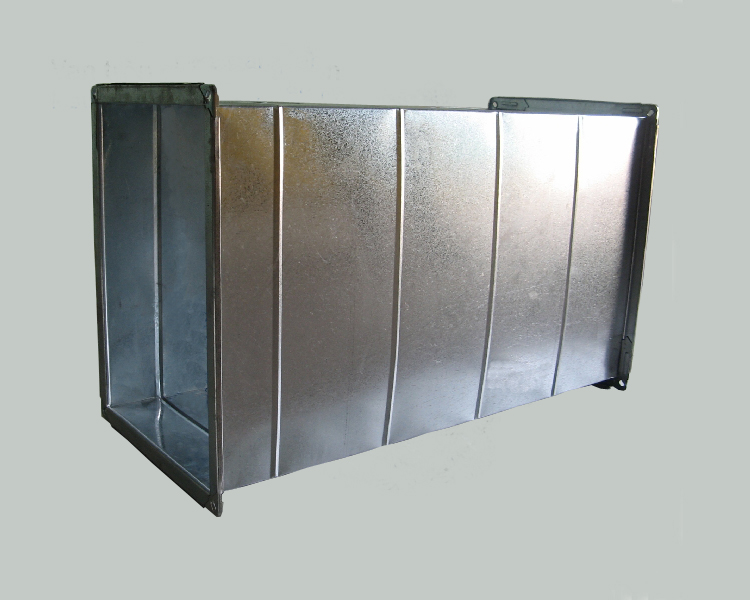

Ống gió vuông

Ống gió vuông

Lượt xem: 266
Ống gió vuông thực chất là công cụ phương tiện chuyển dẫn không khí theo hướng thẳng, không khí đã qua xử lý, cấp không khí tươi, không khí tuần hoàn, không khí thông gió cho các đối tượng tiêu thụ không khí khác nhau như: Toà nhà cao tầng, Nhà xưởng, Văn phòng, Khách Sạn, Nhà hàng, Căn hộ… Được thiết kế hình vuông hợp tính mỹ quan cùng với chất liệu nhôm mạ kẽm tạo sự bền chắc. Nhờ thế, ống vuông thẳng, có hiệu quả tốt và đạt hiệu suất luân chuyển luồng gió đạt mức tốt đa.
Liên hệ Đặt hàng Hotline:0964.172.333
Chia sẻ bài viết:

Thông tin chi tiết

Đối tượng ứng dụng cụ thể bao gồm:

  • – Dùng cho hệ thống thông gió, đường cấp và đường hồi máy lạnh công nghiệp.
  • – Dùng cho hệ thống hút khói bếp nhà hàng, xử lý bụi và xử lý mùi công nghiệp.
  • – Có thể bọc bảo ôn dùng cho các đường ống gió điều hoà trung tâm.
  • + Công trình điều hòa, thông gió
  • + Công trình hệ thống hút bụi, lọc bụi
  • + Công trình hút khí nóng, khí độc

Vật liệu màu sắc:

  • – Được làm bằng tôn mạ kẽm hoặc INOX hoặc thép đen sơn chống gỉ.
  • – Được thiết kế với nhiều kích thước khác nhau tuỳ theo yêu cầu của hệ thống đường ống gió.
  • – Có thể sản xuất độ dày từ 0,5mm đến 1,15mm.

Yêu cầu ký thuật của ống gió vuông:
Hệ thống thông không khí (thông gió) phải đảm bảo tính khắt khe về mặt thiết kế kỹ thuật, về lưu lượng và tốc độ chuyển động của dòng không khí. Hệ thống thông gió phải thiết kế đáp ứng được những tiêu chí như:

  • + Tính ổn định của dòng không khí lưu thông
  • + Cung cấp đủ lượng không khí cần thiết
  • + Tính an toàn khi thi công và khi sử dụng
  • + Tính thẩm mỹ khi hoàn thành
  • + Tính bền vững của sản phẩm

Trên cơ sở đó Công ty TNHH XD và TM Gia Khánh HN đã xây dựng lên một phương án tính toán thiết kế kỹ lưỡng, bố trí các miệng thổi, miệng hút sao cho tuần hoàn gió trong hộ tiêu thụ thuận lợi nhất, bền nhất, đẹp nhất và tiết kiệm chi phí nhất.

Với đội ngũ nhân sự rất giàu kinh nghiệm bao gồm các kỹ sư có kinh nghiệm trong ngành “Điều hòa không khí” và các nhân viên kỹ thuật có tay ngề kỹ thuật cao lâu năm trong nghề CÔNG TY TNHH XD VÀ TM GIA KHÁNH sẽ làm hài lòng bạn và những khách hàng khó tính nhất.

ĐỘ DẦY TIÊU CHUẨN CỦA HỆ THỐNG ỐNG GIÓ VUÔNG
Kích thước tiêu chuẩn của một phân đoạn ống gió vuông thẳng là (L = chiều dài mm):

  • – L=1120, đối với ống gió dùng mối nối TDF 35 (gọi tắt là ống gió TDF).
  • – L=1130, đối với ống gió dùng mối nối TDF 25 (gọi tắt là ống gió TDF).
  • – L=1200, đối với ống gió dùng mối nối khung V (gọi tắt là ống gió khung V).
  • – L=1180, đối với ống gió dùng mối nối nẹp C (gọi tắt là ống gió nẹp C).

Các chỉ tiêu cơ lý của vật liệu sản xuất ống gió có đặc điểm như sau:

  • + Giới hạn chảy : 312 N/mm2
  • + Độ bền kéo đứt :347 N/mm2
  • + Độ giãn dài tương đối :18%

– Chiều dày lớp mạ :5,7 – 8,3 µm

Độ dày tấm tôn để chế tạo ống gió và các chi tiết (Kích thước tính bằng mm):

Độ Dày 0.48 0.58 0.75 0.95 1.15
V ≤450 451÷750 751÷1500 2501÷2200 >2200
V>15m/s     751÷1200 1201÷2200 >2200

Thông số kỹ thuật:

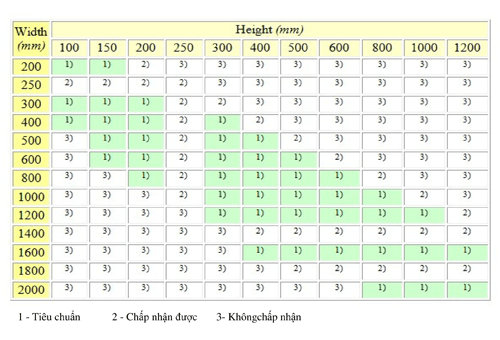

Kích thước tiêu chuẩn của ống gió vuông:

thong so ky thuat ong gio vuong

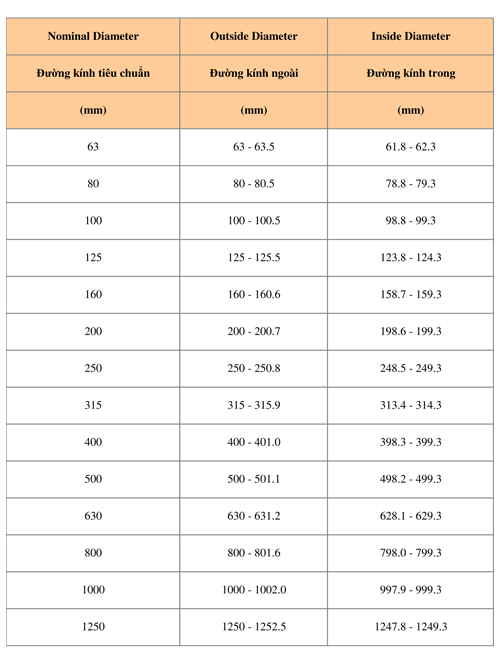

Kích thước tiêu chuẩn của ống gió tròn soắn:

thong so ky thuat ong gio tron xoan

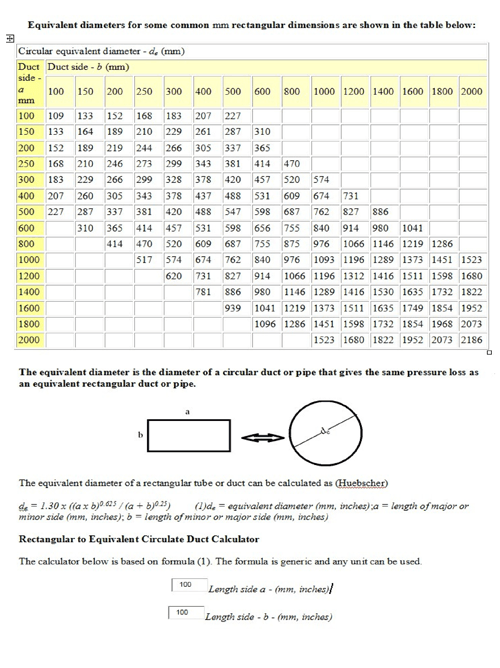

Bảng quy đổi từ ống gió vuông sang ống gió tròn và ngược lại:

quy doi ong gio vuong tron

Hiện nay Công ty TNHH XD và TM Gia Khánh HN cung cấp ỐNG GIÓ VUÔNG với những độ dày sau:
Ống gió tôn tráng kẽm:

  • + Ống gió tôn mạ kẽm dày 0.48mm
  • + Ống gió tôn mạ kẽm dày 0.58mm
  • + Ống gió tôn mạ kẽm dày 0.75mm
  • + Ống gió tôn mạ kẽm dày 0.95mm
  • + Ống gió tôn mạ kẽm dày 1.15mm

Ống thông gió inox:

  • + Ống gió Inox 0.5mm
  • + Ống gió Inox 0.6mm
  • + Ống gió Inox 0.8mm
  • + Ống gió Inox 1.0mm

Lưu ý khi quý khách đặt hàng thì cần xác định các yếu tố sau:
– Độ dày của tấm tôn (nếu không theo tiêu chuẩn). Loại tôn (ví dụ: tôn tráng kẽm, tôn đen, Inox). Màu sơn (nếu có).
– Loại mặt bích của ống (bích V, TDF hay nẹp C).

Ghi chú:
+ Các sản phẩm chưa bao gồm phí lắp đặt.
+ Giao hàng trong 03 ngày (thông thường) kể từ ngày nhận được tiền đặt cọc.
+ Đơn giá chưa bao gồm 10% thuế VAT

Hình ảnh ống gió vuông ở xưởng sản xuất ống gió tại Hà Nội của Công ty Sản xuất Ống gió Gia Khánh
